Модули для светодиодного экрана

Светодиодный модуль — главный элемент любого LED-экрана: из модулей собирают полотно видеоэкрана, бегущей строки, медиафасада или информационного табло. На этой странице собрано то, что нужно знать о модулях для светодиодного экрана перед заказом или ремонтом. Расскажем, как устроен модуль, из чего собран экран целиком и какой шаг пикселя выбрать для улицы и для помещения. Покажем также, чем отличаются полноцветные, монохромные, гибкие и прозрачные модули и как проходит замена модулей в работающем экране.

Как устроен светодиодный модуль

Модуль — это печатная плата, на лицевой стороне которой стоят светодиоды, а на тыльной — драйверы, разъём для шлейфа сигнала и разъём питания. Плату закрывает пластиковая маска, она держит светодиоды и даёт чёрный фон между пикселями, от которого зависит контраст картинки. На тыльной стороне есть отверстия или магниты для крепления к кабинету.

• Светодиоды. Полноцветный пиксель — это три кристалла: красный, зелёный и синий (RGB). В модулях SMD они собраны в одном корпусе (3-в-1), в модулях DIP стоят три отдельных светодиода, в модулях COB кристаллы залиты прямо на плату под общим слоем смолы.
• Драйверы. Микросхемы управляют током каждого светодиода и задают частоту обновления. У современных модулей она 1920–3840 Гц: при 3840 Гц картинка не мерцает на камере телефона и при видеосъёмке.
• Интерфейс. Сигнал приходит по шлейфу через разъём HUB75 или его вариант, поэтому модули одного шага и одного интерфейса можно соединять цепочкой.
• Питание. Светодиодный модуль питается от постоянного тока 5 В (DC), его даёт блок питания в кабинете. Мощность светодиодного модуля зависит от яркости и указывается в характеристиках производителя.

Разрешение модуля считают в пикселях. Модуль P2,5 размером 320×160 мм даёт 128×64 пикселя, модуль P5 того же размера — 64×32, модуль P10 — 32×16. Модули P2 и P4 часто выпускают размером 256×128 мм. Чем мельче шаг, тем больше светодиодов на плате и тем чётче изображение на экране вблизи.

Из чего собран светодиодный экран

Модуль сам по себе картинку не покажет. Экран — это система, в которой каждый элемент отвечает за своё, и при выборе модулей нужно учитывать всю цепочку:

1. Модули — светящееся полотно экрана.
2. Кабинет — корпус, в который ставят несколько модулей. Литой алюминиевый кабинет для помещения обычно 500×500 или 640×480 мм, уличный стальной кабинет больше, например 960×960 мм.
3. Блоки питания — источник тока 5 В на несколько модулей, ставится внутри кабинета.
4. Приёмная карта — плата в кабинете, которая получает сигнал и раздаёт его по модулям через хабы и шлейф.
5. Контроллер или видеопроцессор — отправляет изображение с компьютера или медиаплеера на все кабинеты экрана.
6. Кабели и крепёж — кабель питания и сигнальный кабель между кабинетами, профиль, фермы и стойки для монтажа.

Системы управления бывают синхронные и асинхронные. Синхронная показывает то же, что на экране компьютера, в реальном времени: так работают экраны на сцене, на конференциях и в спортивных залах. Асинхронная хранит ролики во встроенной памяти и показывает их по расписанию без компьютера, это удобно для рекламы и бегущих строк. В экранах на рынке чаще всего стоят системы управления NovaStar и Colorlight, и при замене приёмной карты нужна карта той же системы, иначе экран не увидит её без перенастройки.

Шаг пикселя и размер модуля

Шаг пикселя — расстояние между центрами соседних пикселей в миллиметрах, его пишут буквой P: P2 — 2 мм, P10 — 10 мм. От него зависит, с какого расстояния картинка выглядит цельной, а не набором точек. На рынке используют ориентир: 1 мм шага на 1 м минимального расстояния до зрителя. Это практика, а не норма, но для первого выбора её достаточно.

Для небольшой торговой точки или офиса обычно выбирают экран с шагом 2–3 мм, для улицы рекомендованный шаг P3–P10. Светодиодные модули разного размера в одном кабинете не встанут.

Уличные и интерьерные модули

Модули делятся по месту работы: уличные (outdoor) и интерьерные (indoor). Главная разница — яркость и защита.

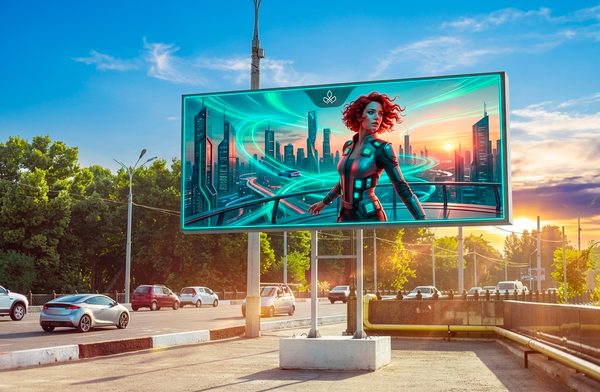

• Уличный светодиодный модуль должен быть виден днём на солнце, поэтому его яркость — от 4500 до 6500 кд/м² и выше. Плата защищена компаундом, маска — от влаги и пыли, степень защиты обычно IP65. Такие модули работают при морозе и в дождь, ставятся в уличные экраны, на фасады и в цифровые суперсайты.

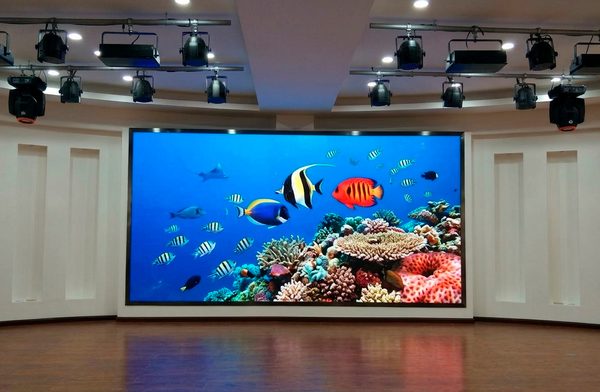

• Интерьерный модуль работает в помещении, где солнечного света нет, поэтому ему достаточно яркости 800–1500 кд/м²: более яркий экран в зале слепит. У интерьерных модулей мельче шаг и выше разрешение, они легче и тоньше уличных.

Для витрин, которые смотрят на улицу через стекло, берут модули повышенной яркости, промежуточные между уличными и интерьерными. Их подбор зависит от того, на какую сторону выходит витрина и сколько часов в день на неё падает солнце.

Полноцветные, монохромные, гибкие и прозрачные модули

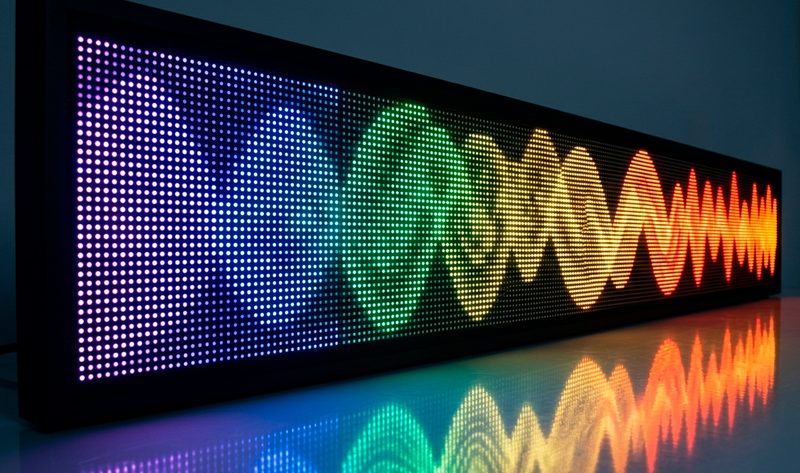

• Полноцветные RGB-модули показывают видео, фото и анимацию. Из них собирают рекламные видеоэкраны, экраны для сцены, видеостены и медиафасады.
• Монохромные модули светят одним цветом: красный, белый, зелёный, синий или жёлтый. Их ставят в бегущие строки, табло для АЗС, информационные табло с ценами и часами. Самый распространённый вариант — P10 размером 320×160 мм.

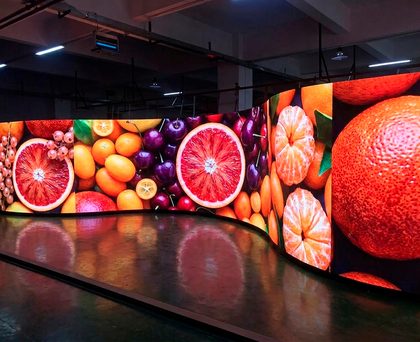

• Гибкий модуль собран на мягкой плате и держится на магнитах. Из гибких модулей делают радиусные и изогнутые экраны, обтягивают колонны и цилиндры.

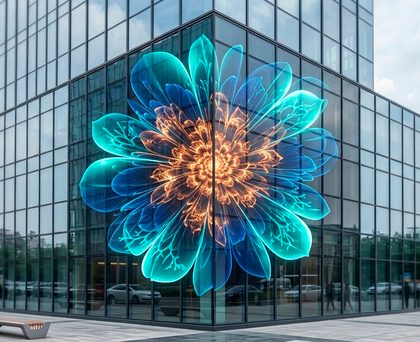

• Прозрачный модуль — это реечная конструкция, сквозь которую видно помещение. Прозрачный экран ставят на витрину или стеклянный фасад, и днём он не перекрывает свет.
• Модули COB с мелким шагом не боятся касаний и пыли: светодиоды под общим слоем смолы. Их выбирают для экранов, к которым подходят близко, например для видеополов и стоек.

Кабинеты, корпуса и крепёж

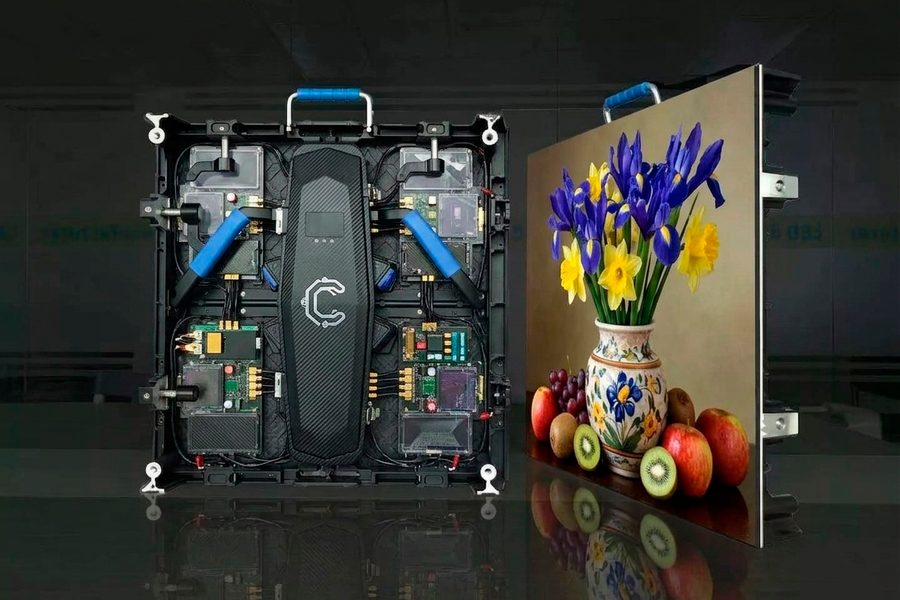

Кабинет — это корпус, который держит модули ровно, без щелей между ними. В помещении применяют литой алюминиевый кабинет: он лёгкий, точный по размерам, модули ставятся на магниты и снимаются спереди. Для улицы кабинеты делают из стали или алюминиевого профиля с уплотнителем, внутри стоят блоки питания, приёмная карта и вентиляция. Кабинеты стыкуются замками, а экран крепят на металлокаркас, фермы, стойки или прямо к стене здания.

От конструкции кабинета зависит, как будет обслуживаться экран: с фронтальным доступом модуль меняют спереди, без разбора экрана, с тыльным — нужен проход за экраном. Это стоит решить на этапе проекта, особенно если экран висит на стене или над входом.

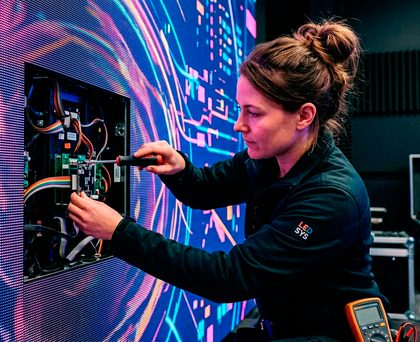

Замена модулей и ремонт экрана

Чаще всего в экране выходит из строя не весь модуль, а несколько светодиодов, драйвер, блок питания или приёмная карта. Признаки разные: тёмный квадрат на картинке говорит о модуле или его питании, полоса или неверный цвет на целом кабинете — о карте, шлейфе или сигнальном кабеле. Поэтому сначала всегда идёт диагностика.

Новый модуль должен совпадать со старым по шагу, размеру, интерфейсу и партии светодиодов: светодиодные модули из другой партии могут отличаться оттенком белого и яркостью, и разница будет видна на экране. Если экран большой, при заказе стоит сразу заложить запасные модули из той же партии. Мы выполняем обслуживание и ремонт светодиодных экранов: проводим диагностику, меняем модули, блоки питания, карты и кабели, настраиваем экран после замены. Срок работы зависит от того, есть ли совместимые модули у поставщика.

Как подобрать модули для светодиодного экрана

Подобрать модули — значит ответить на несколько вопросов о будущем экране:

1. Где будет экран: на улице, в помещении или в витрине. От этого зависит тип модуля, яркость и защита.
2. С какого расстояния его будут смотреть. По расстоянию выбирают шаг пикселя.
3. Что он будет показывать: видео и рекламу (полноцветный экран) или текст и цифры (монохромная бегущая строка или табло).
4. Какой нужен размер. Размер экрана набирают кабинетами, поэтому итоговые габариты кратны размеру кабинета.
5. Как будет работать управление: с компьютера в реальном времени или по расписанию.

Подобрать оптимальный вариант без ошибок помогает наш инженер: он выезжает на объект, делает замеры, а мы разрабатываем проект экрана с учётом требований заказчика. Если экран уже есть и нужно заменить модули, пришлите фото с тыльной стороны и маркировку — по ним определяем совместимые модули, блок питания и приёмную карту.

Как заказать экран или замену модулей

Оставьте заявку на сайте или позвоните: опишите задачу, место установки и примерный размер. Менеджер ответит на вопросы, расскажет о вариантах и рассчитает стоимость. Для расчёта нового светодиодного экрана нужны его габариты и шаг пикселя, цену ремонта называем после диагностики. О наличии совместимых модулей и сроках поставки менеджер скажет по запросу.

Экраны собираем, тестируем и поставляем на место монтажа комплектом: модули, кабинеты, блоки питания, приёмные карты, контроллер и кабели. Доставка по Санкт-Петербургу и монтаж — нашими силами, условия оплаты и доставки обсуждаются при оформлении заказа. На экраны в стандартных случаях даём гарантию до года и оказываем сервисное обслуживание и техническую поддержку после установки.

Частые вопросы

Можно ли заменить один модуль, а не весь экран?

Да. Модуль снимается с кабинета отдельно, поэтому меняют только неисправные модули. Новый светодиодный модуль должен совпадать со старым по маркировке и партии светодиодов.

Какой шаг пикселя выбрать?

Ориентир — 1 мм шага на 1 м до ближайшего зрителя. Для офиса и магазина обычно P2–P3, для зала и сцены P3–P5, для уличной рекламы P5–P10.

Чем уличный модуль отличается от интерьерного?

Уличный модуль ярче в несколько раз и защищён от влаги и пыли (обычно IP65). Интерьерный тоньше, с мелким шагом и мягкой яркостью, для улицы он не подходит.

Что кроме модулей нужно для работы экрана?

Кабинеты, блоки питания 5 В, приёмные карты, контроллер или видеопроцессор, сигнальные кабели и кабели питания, а также крепёж для монтажа.

Какие модули ставят в бегущую строку?

Чаще всего P10 размером 320×160 мм: монохромные для текста одним цветом или полноцветные RGB для текста с анимацией.

Сколько стоит светодиодный экран?

Стоимость зависит от размера экрана, шага пикселя, типа модулей и системы управления. Пришлите габариты и место установки — менеджер рассчитает цену.
